Mit dem Telefonsender und dem Türklingel-Signalsender lassen sich das Klingeln des Festnetztelefons und das Klingeln an der Haustür in ein Lichtsignal umsetzen. Beide Sender melden das Ereignis per Funk an den Blitzlicht-Empfänger, der die Benutzerin oder den Benutzer durch blitzendes Licht informiert. Die Geräte gehören zum Bellman-Visit-System des Herstellers Bellman & Symfon. Dieser Ratgeber fasst Einrichtung, Test und Fehlerbehebung nach den Herstelleranleitungen zusammen.
Überblick
| Produkt | Artikelnummer | Funktion | Stromversorgung |
|---|---|---|---|
| Telefonsender | 75071602 | erkennt das Klingeln des Festnetztelefons (RJ11-Eingang für analoges Telefonnetz) und meldet es an den Blitzlicht-Empfänger | 2 × 1,5-V-Batterien AA (LR6), Lithium oder Alkali |
| Türklingel-Signalsender | 75071605 | erkennt das Klingeln der Türklingel oder Gegensprechanlage und meldet es an den Blitzlicht-Empfänger | 2 × 1,5-V-Batterien AA (LR6), Lithium oder Alkali |

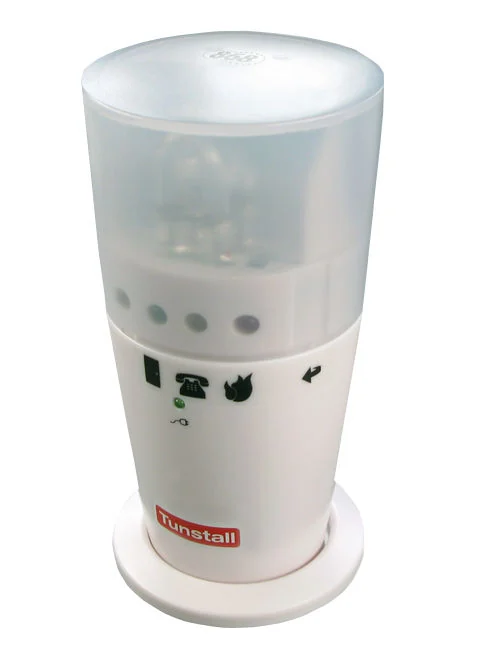

| Blitzlicht-Empfänger | 75071603 | empfängt die Signale der Sender und informiert durch blitzendes Licht und LED-Anzeigen | Netzadapter, 230 V~ |
Für beide Sender ist der Blitzlicht-Empfänger als Empfangsgerät separat zu bestellen.
So funktioniert das System
Die Sender erkennen ein Ereignis und senden ein Funksignal an den Empfänger. Welche Anzeige der Empfänger ausgibt, legt im Allgemeinen der Sender fest. So erkennt die Benutzerin oder der Benutzer, wodurch das Signal ausgelöst wurde.
Am Blitzlicht-Empfänger zeigen farbige LEDs an, welcher Sender ihn aktiviert hat. In der Regel gilt:
- gelbe LED: Telefonsender
- grüne LED: Türsender
Zusätzlich blitzt die Blitzleuchte mit einem scharfen, weißen Licht. Der Blitzkopf lässt sich drehen, zum Beispiel gegen eine Wand, damit niemand geblendet wird. Ein kurzer Druck auf die Prüftaste des Empfängers gibt den zuletzt ausgegebenen Alarm noch einmal aus.
Sicherheitshinweis des Herstellers: Blitzlicht kann epileptische Anfälle auslösen („Warning! Flashes can cause epileptic attacks.“). Klären Sie den Einsatz bei Menschen mit Epilepsie vorab ab.
Gibt es eine Verbindung zum Hausnotrufgerät?
In den Herstelleranleitungen und im Telecare-Datenblattkatalog ist keine Verbindung der drei Geräte zu einem Tunstall-Hausnotrufgerät beschrieben. Beschrieben ist ausschließlich die Funkverbindung zwischen den Sendern und dem Blitzlicht-Empfänger. Gehen Sie daher nicht davon aus, dass ein Telefon- oder Türklingeln an das Hausnotrufgerät oder eine Servicezentrale gemeldet wird.
Funkkanal: Sender und Empfänger zusammenbringen
Bei der Lieferung sind alle Bellman-Visit-Einheiten auf denselben Funkkanal eingestellt. Alle Einheiten eines Systems müssen auf demselben Funkkanal liegen, damit sie zusammen funktionieren.
Verwendet ein Nachbar dasselbe System, können Sie den Funkkanal ändern, um Störungen zu vermeiden. Löst Ihr Empfänger ohne Grund aus, muss der Funkschlüssel bei allen Geräten geändert werden. Das Umstellen des Funkschlüssels am Sender ist in den beiliegenden Benutzerhandbüchern nicht beschrieben – benötigen Sie das, wenden Sie sich über ein Ticket an den Support. Am Blitzlicht-Empfänger gehen Sie so vor:
- Die Prüftaste des Blitzlicht-Empfängers etwa fünf Sekunden gedrückt halten, bis die grüne und die gelbe LED abwechselnd blinken. Der Empfänger wartet nun auf ein Funksignal eines Senders.
- Die Prüftaste des Senders drücken.
- Die LEDs des Empfängers blinken zur Bestätigung der Funkkanaländerung.
Blitzlicht-Empfänger in Betrieb nehmen
- Das Netzteil am Empfänger anschließen. Wenn die grüne Betriebs-LED leuchtet, ist das Gerät korrekt mit der Stromversorgung verbunden.
- Die Prüftaste am Empfänger drücken. Der Empfänger gibt Blitzlichtsignale aus.
- Die Prüftaste eines Senders drücken, um den Funkempfang zu prüfen. Der Empfänger gibt Blitzlicht- und Leuchtsignale aus.
- Den Empfänger auf eine ebene Fläche stellen und möglichst an einem gut sichtbaren Ort platzieren.
Telefonsender einrichten
- Den Batteriestreifen herausziehen, um den Sender zu aktivieren.
- Die Wand mit dem Feuchttuch reinigen und die Schutzfolie vom Klettverschluss entfernen.
- Den Sender an der Wand montieren, gegebenenfalls mit der mitgelieferten Schraube.
- Das Telefonkabel laut Herstelleranleitung an einem der „N“-Anschlüsse anschließen.
Der Telefonsender ist für das analoge Telefonnetz ausgelegt.
Türklingel-Signalsender einrichten
Der Türklingel-Signalsender erkennt den Klingelton über ein internes Mikrofon. Er lässt sich außerdem über ein externes Mikrofon, über elektromagnetische Erkennung oder über den externen Trigger-Eingang (3,5 mm) auslösen.
Montage an einer Türklingel
- Die Batterielasche herausziehen, um den Sender zu starten.
- Die Wand mit dem Feuchttuch reinigen und die Schutzfolie vom Klettverschluss entfernen.
- Den Sender so nah wie möglich auf der linken Seite des Türklingellautsprechers montieren, höchstens 3 cm von der Schallquelle entfernt. Gegebenenfalls die mitgelieferte Schraube nutzen.
Gegensprechanlage
- Bei Gegensprechanlage und elektronischer Türklingel kann ein externes Mikrofon (separat erhältlich) am Lautsprecher der Gegensprechanlage befestigt werden. Gegensprechanlage und Türklingel müssen mindestens 25 cm voneinander entfernt sein, um Tonstörungen zu vermeiden.
- Bei Gegensprechanlage und mechanischer Türklingel sind möglicherweise zwei Türsender nötig, einer je Schallquelle, jeweils links und möglichst nah an der Schallquelle.
Klingelton anlernen
- Taste 1 am Sender drücken, bis die obere LED blinkt. Die Taste loslassen, um die Aufnahme zu starten.
- Bei einem Türsummer die Türklingel mindestens acht Sekunden gedrückt halten. Bei einem Türgong die Türklingel mindestens acht Mal betätigen.
- Taste 1 drücken, um die Aufnahme zu beenden. Leuchtet die LED rot, die Schritte 1 und 2 wiederholen. Grün bedeutet: Aufnahme in Ordnung.
- Für den Ton der Gegensprechanlage oder bei Verwendung eines externen Mikrofons dieselben Schritte mit Taste 2 durchführen.
Funktion testen
- Telefonsender: Lassen Sie sich von einer anderen Person auf dem Festnetztelefon anrufen. Wenn das Telefon klingelt, muss der Empfänger auslösen. Am Blitzlicht-Empfänger leuchtet in der Regel die gelbe LED.
- Türklingel-Signalsender: Betätigen Sie die Türklingel oder Gegensprechanlage. Die LED am Empfänger leuchtet grün auf und der Empfänger gibt Blitzlichtsignale aus.
Reagiert der Empfänger nicht, helfen die folgenden Hinweise.
Praxis-Hinweise und Fehlerbehebung
| Beobachtung | Maßnahme laut Hersteller |
|---|---|
| Am Sender blinken einmal pro Minute orangefarbene LEDs auf | Batterien wechseln. Nur 1,5-V-Batterien AA (LR6), Lithium oder Alkali, verwenden. |
| Am Empfänger passiert nichts | Prüfen, ob das Netzteil korrekt angeschlossen ist (grüne LED muss leuchten) und ob an der Steckdose Strom anliegt. |
| Der Sender zeigt beim Auslösen Licht (Telefonsender: grünes Licht), der Empfänger löst aber nicht aus | Batterien und Stecker von Sender und Empfänger prüfen. Den Empfänger näher am Sender platzieren. Prüfen, ob Sender und Empfänger auf denselben Funkkanal eingestellt sind. |
| Kein grünes Licht am Telefonsender, wenn das Telefon klingelt | Beide Testtasten gleichzeitig drücken. Erscheint grünes Licht, alle Verbindungen prüfen. Erscheint kein grünes Licht, die Batterien wechseln. |
| Kein grünes Licht am Türsender, wenn an der Tür geklingelt wird | Prüfen, ob der Sender links und nicht mehr als 3 cm von der Schallquelle entfernt angebracht ist. Bei externem Mikrofon prüfen, ob es angeschlossen ist. Den Klingelton erneut anlernen. |
| Die LEDs am Türsender blinken einmal pro Sekunde orange | Andere Schallquellen in der Nähe des Türsenders ausschalten. Ein externes Mikrofon testweise trennen, um einen Defekt auszuschließen. |
| Der Empfänger löst ohne Grund aus | Ein anderes Bellman-Visit-System in der Nähe kann auslösen. Den Funkschlüssel bzw. Funkkanal bei allen Geräten ändern. |
- Die Batterien der Sender halten laut Hersteller mit Alkali-Batterien etwa 5 Jahre, mit Lithium-Batterien etwa 10 Jahre.
- Die Funkreichweite hängt von der Gebäudestruktur ab. Wände, große Objekte und andere Funksender verringern sie.
- Die Sender sind nur für den Innenbereich bestimmt und wartungsfrei. Reinigen Sie sie nur mit einem leicht feuchten Tuch.
- Die Geräte sind nicht für den Wiedereinsatz bei einer anderen Person vorgesehen.
Lässt sich ein Problem mit diesen Schritten nicht lösen, schildern Sie es mit Artikelnummer und Ihren Beobachtungen in einem Ticket.
