Kabelgebundene Ruf- und Zugtaster und Sensormatte am Hausnotrufgerät anschließen

Nicht jeder Notruf muss per Funk ausgelöst werden. Für feste Rufpunkte bietet Tunstall kabelgebundene Auslöser: den Ruftaster, den Ruftaster mit 2 Steckvorrichtungen, den Zugtaster und die Sensormatte mit freien Kabelenden. Ruftaster, Zugtaster und Sensormatte arbeiten laut Unterlagen als Schließer-Kontakt; an die Steckbuchsen des Ruftasters mit 2 Steckvorrichtungen werden externe Rufgeräte mit Schließerkontakt angeschlossen. Dieser Ratgeber fasst die Installations- bzw. Gebrauchsanweisungen und die Datenblätter zusammen: Einordnung, Anschluss, Montage und die wichtigsten Hinweise für den Betrieb.

Die vier Geräte im Überblick

Laut Installationsanleitungen sind Ruftaster und Ruftaster mit 2 Steckvorrichtungen zur Verwendung mit Hausnotrufgeräten von Tunstall oder in Personen-Hilferufanlagen der Communicall-Produktreihe geeignet, der Zugtaster zur Verwendung mit Hausnotrufgeräten von Tunstall. Für die Verbindung der drei Taster zum Hausnotrufgerät nennen die Anleitungen die Verbindungsleitung, Bestell-Nr. 75040007.

Wichtig: Ruftaster, Ruftaster mit 2 Steckvorrichtungen und Zugtaster sind laut Anleitung nicht überwacht. Beachten Sie außerdem für die vollständige Installation des Systems den Anschlussplan der jeweiligen Anwendung.

Anschlussklemme: keine Spannung anlegen

Die drei Taster werden an einer Anschlussklemme mit den Bezeichnungen RT (beim Ruftaster RT/WR) und +24 V angeschlossen. Bei Ruftaster und Zugtaster liegt der Schließer-Kontakt laut Anleitung an diesen beiden Klemmen. Die Anleitungen weisen ausdrücklich darauf hin: RT und +24 V sind nur Bezeichnungen – bitte keine (24-V-)Spannung anlegen.

Vor dem Anschluss ist je nach Gerät eine Einstellung nötig:

Montage von Ruftaster und Ruftaster mit 2 Steckvorrichtungen

Beide Taster werden an der Wand auf einer einteiligen Einbaudose montiert. Einbaudose und deren Schrauben sind nicht im Lieferumfang; Zentralplatte (55 × 55 mm) und Rahmen Jung AS 500 sind enthalten. Als erforderliches Zubehör nennt das Datenblatt die Einbaudose Mauerwerk, 1-teilig (17010000) oder Hohlwand, 1-teilig (17510000), als optionales Zubehör die Aufputz-Kappe, 1-fach, alpinweiß (19920016).

1. Ruftaster: Lötbrücke durchtrennen. Ruftaster mit 2 Steckvorrichtungen: DIP-Schalter auf OFF prüfen.
2. Anschlusskabel auf geeignete Länge abmanteln. Kabelschirm und Beidraht bis zum Kabelmantel entfernen.
3. Anschlusskabel an der Anschlussklemme anschließen.
4. Taster mit den Schrauben der Einbaudose auf der Einbaudose anschrauben.
5. Zentralplatte in den Rahmen einlegen.
6. Zentralplatte zusammen mit dem Rahmen auf den Taster drücken, bis sie hörbar beidseitig einrastet.

Demontage: Rahmen und Zentralplatte zusammen mit einem Schraubendreher von der Wand abhebeln, die Schrauben der Einbaudose lösen, den Taster abnehmen und das Anschlusskabel an der Rückseite abschrauben.

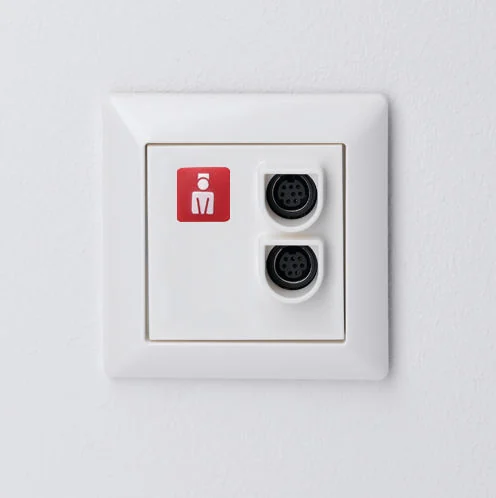

Die beiden Steckbuchsen des Ruftasters mit 2 Steckvorrichtungen

Laut Installationsanleitung dienen die zwei Steckbuchsen zum Anschluss von:

• externen Rufgeräten (Schließerkontakte), z. B. dem Birntaster mit 2 Ruftasten (75040006) oder der Sensormatte mit freien Kabelenden (Z00800200),
• der Verbindungsleitung zum Hausnotrufgerät (75040007).

Montage des Zugtasters

Achtung: Zugtaster in Duschzellen müssen mindestens 20 cm über der höchstmöglichen Position des Duschkopfes installiert werden.

Der Zugtaster ist für Decken- oder Wandeinbau auf einer einteiligen Einbaudose vorgesehen (Einbaudose und Schrauben separat bestellen; Zubehör wie bei den Ruftastern).

1. Jumper entfernen.
2. Anschlusskabel auf geeignete Länge abmanteln, Kabelschirm und Beidraht bis zum Kabelmantel entfernen, Adern abisolieren (Abisolierlänge 5 mm).
3. Adern gemäß Abbildung der Anleitung an der Anschlussklemme anschließen (RT und +24 V). Die Anschlussklemme kann dazu vorübergehend abgezogen werden.
4. Zugtaster-Einsatz und Dichtungsflansch mit den Schrauben auf der Einbaudose festschrauben. Dabei die Markierung „OBEN“ beachten.
5. Zentralplatte in den Rahmen einlegen.
6. Zentralplatte zusammen mit dem Rahmen auf den Zugtaster-Einsatz drücken, bis sie hörbar beidseitig einrastet.
7. Der Rufgriff muss sich zwischen 10 und 20 cm über dem Fußboden befinden. Bei Bedarf die Zugschnur am Zugschnur-Einlass des Rufgriffs kürzen und im Rufgriff neu verknoten.

Ein Sicherheitsverschluss in der Zugschnur öffnet sich bei zu starker Zugkraft. Durch einfaches Zusammenstecken wird er wieder geschlossen.

Sensormatte mit freien Kabelenden anschließen

Die Sensormatte ist eine großflächige Matte, die einen Ruf auslöst, wenn jemand auf die Matte tritt oder drückt. Sie wird zum Beispiel vor dem Bett platziert: Verlässt die Person das Bett oder fällt aus dem Bett auf die Matte, wird ein Ruf zum angeschlossenen Alarmierungssystem ausgelöst.

• Die Sensormatte eignet sich zum Anschluss an ein Alarmierungssystem, das die Information eines Schließer-Kontakts in eine Alarmmeldung umsetzt. Die Eignung des Alarmierungssystems ist vorab mit Tunstall zu klären.
• Die 4 m lange Anschlussleitung hat zwei freie Drahtenden. Ein Techniker muss sie an das gewünschte Alarmierungssystem anschließen – die Gebrauchsanweisung nennt als Beispiele Hausnotrufgerät Lifeline Smart Hub, Lifeline Vi, Lifeline GSM oder die Steckvorrichtung einer Rufanlage.
• Die Matte ist sofort betriebsbereit; einen Ein-/Ausschalter gibt es nicht.

Beim Auslegen beachten

• Auseinandergefaltet auf einen ebenen Untergrund legen; nicht im gefalteten Zustand benutzen. Die vorgeprägten Faltkanten sollten oben liegen.
• Nicht knicken oder falten – zusammenlegen nur zur Lagerung an den beiden vorgeprägten Faltkanten.
• Keine Gegenstände auf die Matte stellen; sie können die Matte beschädigen oder Fehlalarme auslösen. Achten Sie zum Beispiel darauf, dass das Bett nicht auf der Matte steht.
• Eine leichte Teppichbrücke darf auf der Matte liegen – dann aber unbedingt einen Funktionstest mit aufgelegtem Teppich durchführen.
• Auf rutschigem Untergrund die Matte mit einem Klebestreifen befestigen.
• Die Matte während der Benutzung nicht anheben, auch nicht an den Seiten – das löst einen Fehlalarm aus.
• Nur in Gebäuden verwenden, nie direkt Wasser aussetzen (spritzwassergeschützt, aber nicht wasserdicht), nicht hohen Temperaturen aussetzen (geeignet bis +55 °C) und nicht öffnen.

Funktionstest

Nach der Montage: Lösen Sie an jedem Taster einen Probealarm aus und prüfen Sie zusammen mit der Servicezentrale, ob der Ruf mit der richtigen Zuordnung ankommt. Kündigen Sie den Test vorher an.

Für die Sensormatte schreibt die Gebrauchsanweisung vor: Führen Sie einmal pro Woche einen Funktionstest durch. Betreten Sie dazu kurz die Matte und prüfen Sie, ob ein Ruf zum Alarmierungssystem ausgelöst wird. Liegt eine Teppichbrücke auf der Matte, testen Sie mit aufgelegtem Teppich.

Praxis-Hinweise

• Nicht überwacht: Bei Ruftaster, Ruftaster mit 2 Steckvorrichtungen und Zugtaster weisen die Anleitungen ausdrücklich darauf hin, dass sie nicht überwacht sind.
• Sensormatte reinigen: mit einem feuchten Tuch abwischen, hartnäckige Verunreinigungen mit einer weichen Bürste und mildem Reinigungsmittel. Nur Reinigungs- und Desinfektionsmittel verwenden, die für Weich-PVC geeignet sind; die Matte ist für handfeuchte Wischdesinfektion geeignet.
• Sensormatte lagern: gefaltet keine weitere Matte darüber lagern; ungefaltet dürfen bis zu drei Matten übereinander liegen. Auch bei der Lagerung keine Gegenstände auf die Matte legen.

Technische Daten
