Funk-T-Zubehör: Trittsensormatte, Pneumatiktaster, Zugtaster, Steckdose und Blitzalarm

Das aktuelle Funk-T-Zubehör von Tunstall ergänzt Hausnotrufgeräte und Funkempfänger um weitere Auslöser und Signalgeber: Trittsensormatten, einen Großflächen-Pneumatiktaster, Funk-Zugtaster, eine schaltbare Funk-Steckdose und einen Blitzalarm. Dieser Ratgeber zeigt, wofür die einzelnen Artikel gedacht sind, mit welchen Geräten sie laut Dokumentation zusammenarbeiten und wie Sie sie einrichten und prüfen.

Sicherheitshinweis: Laut den Anleitungen von Trittsensormatte, Pneumatiktaster, Funk-Steckdose-T und Funk-Blitzalarm-T entbindet die Verwendung eines Rufgerätes nicht von der Aufsichtspflicht. Diese funkbasierten Produkte dürfen nicht zur Meldung vorhersehbarer, lebensbedrohlicher Zustände eingesetzt werden.

Das Sortiment im Überblick

Artikelnummer und Frequenz stehen jeweils auf dem Typenschild. Beim Pneumatiktaster lohnt der Blick besonders: Die Variante Z00820114 eignet sich laut Anleitung nicht für Hausnotrufgeräte oder CareAssist – dafür ist die Tunstall-Variante Z00820115 vorgesehen.

Wer empfängt was?

Das Zubehör teilt sich in zwei Gruppen:

• Sender (Trittsensormatten, Pneumatiktaster, Zugtaster) übertragen einen Ruf per Funk an ein Hausnotrufgerät oder einen Funkempfänger. Wie und wohin der Ruf weitergeleitet wird, bestimmt das Rufsystem.
• Empfänger (Funk-Steckdose-T, Funk-Blitzalarm-T) werden in eine 230-V-Steckdose gesteckt. Sender werden direkt an ihnen eingelernt. Die Funk-Steckdose-T leitet keine Rufe weiter, und der Funk-Blitzalarm-T ist kein Ersatz für das Tunstall-Rufsystem.

Für die Funk-Steckdose-T und den Funk-Blitzalarm-T nennt der Datenblattkatalog als verwendbare Funksender: MyAmie (P68007/02, P68007/04), Funk-Sensormatte 869 MHz (Z00800201), Großflächen-Funk-Pneumatiktaster (Z00820115) sowie die Funk-Trittsensormatten CM (Z00800301) und NM (Z00800302). Weitere Funksender sind auf Anfrage möglich.

Wichtig beim Zugtaster: Die beiden Varianten unterscheiden sich durch das Funkprotokoll. Beim Kauf muss darauf geachtet werden, dass das verbundene Tunstall-System das Funkprotokoll des Zugtasters unterstützt. Hintergründe zu den Protokollen finden Sie im Ratgeber Classic AP und 2-Way Secure.

Funk-Trittsensormatte CM und NM

Betritt eine Person die Matte, wird eine Meldung per Funk an den Empfänger übertragen. Die Matte ist rollator- und rollstuhlgeeignet, wasserfest und darf mit einem Teppich abgedeckt werden, sofern dieser nicht durch sein Eigengewicht einen Ruf auslöst. Das Auslösegewicht liegt bei ca. 10 kg.

1. Die Matte wird mit eingelegter Batterie ausgeliefert. Vor der ersten Inbetriebnahme die Batterieschutzfolie herausziehen. Ein Ein- oder Ausschalten ist danach nicht erforderlich.
2. Die Matte an jedem Empfänger, der die Meldung weiterleiten soll, einzeln einlernen. Das Vorgehen steht in den Unterlagen des jeweiligen Funkempfängers bzw. Hausnotrufgeräts.
3. Vor der ersten Verwendung und vor jeder Verwendung in einem anderen Umfeld einen Prüfruf auslösen und die Funkreichweite prüfen (siehe unten).

Soll ein Empfänger nicht mehr auf die Matte reagieren, muss sie dort wieder gelöscht werden. Ein Abstellen des Rufs an der Matte selbst ist nicht möglich – die Rückstellung erfolgt am Rufsystem.

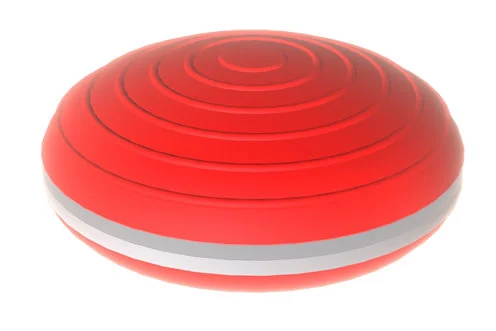

Großflächen-Funk-Pneumatiktaster

Ein leichter Druck auf den großen roten Balg löst den Ruf aus. Als Bestätigung blinkt die LED mehrmals; zusätzlich vibriert der Taster, wenn der Vibrationsgeber eingeschaltet ist.

1. Die Abdeckplatte auf der Rückseite vorsichtig abnehmen, z. B. durch wechselseitiges Anheben mit einem Schlitzschraubendreher.
2. DIP-Schalter 2 auf ON stellen – erst dann ist der Taster eingeschaltet.
3. Bei Bedarf DIP-Schalter 1 auf ON stellen, um den Vibrationsgeber einzuschalten.
4. Die Abdeckung gleichmäßig und fest wieder einsetzen, sodass sie nicht übersteht.
5. Den Taster an jedem Empfänger, der die Meldung weiterleiten soll, einzeln einlernen (Vorgehen laut Unterlagen des Empfängers).
6. Funkreichweite prüfen.

Platzieren Sie den Taster so, dass die Person ihn mit dem vorgesehenen Körperteil erreicht, und möglichst so, dass sie die LED sehen kann. Der Taster hat Schutzart IP44 und ist nicht für Nasszellen vorgesehen. Als Zubehör gibt es eine magnetische Wandhalterung (Z00820116).

Funk-Zugtaster-T-classic und -T-secure

Montageort festlegen

• Wand- oder Deckenmontage auf einer 1-teiligen Einbaudose (nicht im Lieferumfang).
• Der Rufgriff muss sich zwischen 100 und 200 mm über dem Fußboden befinden, damit ihn auch eine auf dem Boden liegende Person erreicht. Bei Bedarf die Zugschnur am Rufgriff kürzen und neu verknoten.
• In WCs und Nasszellen die Bestimmungen der DIN VDE 0100 beachten. In Duschzellen mindestens 200 mm über der höchstmöglichen Position des Brausekopfes installieren.
• Vor der Montage die Funkverbindung am geplanten Ort prüfen: Zugtaster mehrfach auslösen – das Tunstall-System muss jedes Mal einen Ruf auslösen.

Verbinden und testen

1. Batterie aktivieren: Den Isolationsstreifen REMOVE BEFORE USE nach oben herausziehen. Die rote LED blinkt kurz.
2. Den Zugtaster nach der Dokumentation des jeweiligen Tunstall-Systems verbinden und dabei an der Zugschnur ziehen. Bei manchen Systemen genügt die Eingabe des Funkcodes vom Label auf dem Tragring: Classic ID = 6-stellige Zahl, 2WS ID = vier durch Punkte getrennte Zahlen.
3. Je nach System weitere Einstellungen vornehmen, z. B. den Standort des Zugtasters.
4. Erneut an der Zugschnur ziehen. Beim Empfänger müssen die programmierten Informationen angezeigt werden. Beim -T-secure leuchtet zusätzlich die grüne LED einmal auf, wenn das Lifeline Digital den Empfang bestätigt hat.

LED nach dem Ziehen

• Rote LED leuchtet einmal kurz: Ruf wird gesendet, Batterie in Ordnung.
• Rote LED blinkt: Ruf wird gesendet, Batterie schwach und muss gewechselt werden.
• Rote LED bleibt dunkel: Es wird kein Ruf ausgelöst – Batterie leer oder Zugtaster defekt.

Funktionsüberwachung

Der Zugtaster sendet regelmäßig ein Überwachungssignal: die Classic-Variante alle 4 Stunden, die Secure-Variante alle 22 Stunden. Am Hausnotrufgerät muss dafür der Periodische Link-Test bzw. die Funkstreckenüberwachung für den Zugtaster konfiguriert werden. Bei Funkempfänger-T und -T UP werden die Signale für die Tagesmeldungs-Überwachung genutzt, die ab Werk ausgeschaltet ist. Der Mobile Funkempfänger-T überwacht den Zugtaster nicht.

Für den Funk-Zugtaster-T UP (Z00820295) gibt es einen eigenen Ratgeber.

Funk-Steckdose-T

Die Funk-Steckdose-T schaltet nach einem Funksignal einen angeschlossenen Verbraucher – je nach eingelerntem Modus bis zum nächsten Signal (Toggle) oder für ca. 5 Minuten. Ein typisches Beispiel ist eine Lampe, die beim Aufstehen über eine Sensormatte eingeschaltet wird. Die maximale Schaltleistung von 10 A (2.300 W) darf nicht überschritten werden. Die Steckdose darf nicht als alleinige Schaltvorrichtung für ein Elektrogerät verwendet werden.

Sender für den 5-Minuten-Modus einlernen

1. Steckdose einstecken; die LED leuchtet dauerhaft grün.
2. Die rechte Taste länger drücken. Orange-rotes Blinken zeigt den Lernmodus an.
3. Den einzulernenden Sender auslösen. Die LED leuchtet ca. 2 Sekunden orange-rot als Bestätigung. Bei Bedarf mit weiteren Sendern wiederholen.
4. Die rechte Taste kurz drücken oder ca. 3 Minuten warten. Die LED leuchtet wieder dauerhaft grün.

Sender für den Toggle-Modus einlernen

Gleiches Vorgehen mit der linken Taste: Grünes Blinken zeigt den Lernmodus, die Bestätigung erfolgt ca. 2 Sekunden grün. Unterschiedliche Sender können dem Timer- und dem Toggle-Betrieb zugeordnet werden.

Weitere Bedienung

• Von Hand: rechte Taste = 5-Minuten-Modus, linke Taste = Ein/Aus.
• Alle Sender löschen und Lieferzustand herstellen: beide Tasten beim Einstecken gedrückt halten, bis die LED grün blinkt, dann loslassen.
• Betriebsanzeige aus- oder einschalten: beide Tasten gleichzeitig länger drücken.

Funk-Blitzalarm-T

Der Funk-Blitzalarm-T meldet Rufe von eingelernten Sendern über einen akustischen Signalgeber und/oder eine Blitzleuchte. Die Steckdose bleibt für einen anderen Verbraucher nutzbar (max. 10 A bzw. 2.300 W). Es handelt sich um eine zusätzliche, nicht überwachte Signalisierung.

1. Die rechte Taste ca. 3 Sekunden drücken; die grüne LED blinkt.
2. Den zugehörigen Sender betätigen. Ein akustisches Signal bestätigt den Vorgang.
3. Die rechte Taste kurz drücken, um das Programm zu verlassen.
4. Signalart wählen: durch mehrmaliges Drücken der rechten Taste. Die LED zeigt die Einstellung: grün = Blitzleuchte und Signalgeber, orange/rot = nur Signalgeber, rot = nur Blitzleuchte.

Abstellsender: Jeder Sender kann auch als Abstellsender eingelernt werden, z. B. ein Handsender beim Pflegepersonal, wenn das Gerät schwer zugänglich ist. Dazu wie oben vorgehen, aber die linke Taste verwenden (orange/rote LED blinkt); zum Verlassen die linke Taste kurz drücken.

Ruf abstellen: linke oder rechte Taste kurz drücken oder den eingelernten Abstellsender betätigen. Werkseinstellung: beide Tasten gedrückt halten, das Gerät einstecken und gedrückt halten, bis der Signalgeber ertönt – dabei werden alle eingelernten Sender gelöscht.

Wechselträger-Set für Aufputz-Kappe

Das Set Z00820297 dient zur Wandmontage einer Aufputz-Kappe (Art.-Nr. 19920016) mit einem vormontierten Gerät, z. B. einem Zugtaster. Es besteht aus Wechselträger, Wandhalterung und Montagematerial. Die Aufputz-Kappe ist nicht enthalten.

1. Wechselträger mit der Aufputz-Kappe verschrauben.
2. Wandhalterung mit Schrauben und Dübeln an der Wand befestigen.
3. Die Geräteeinheit auf die Wandhalterung aufschieben. Sie wird mechanisch und magnetisch gehalten.

Das Gerät lässt sich so ohne Werkzeug von der Wand abnehmen. Mit zusätzlichen Wandhalterungen (Z00820298) ist ein Wechsel zwischen mehreren Montageorten möglich.

Funkreichweite und Funktionsprüfung

Für die Trittsensormatte, den Pneumatiktaster, die Funk-Steckdose-T und den Funk-Blitzalarm-T beschreiben die Anleitungen dieselbe Prüfung vor der ersten Verwendung:

1. Alle elektronischen Geräte in der näheren Umgebung einschalten, z. B. Fernseher, Spielekonsolen und Computer.
2. Die Funkmeldung in ca. 5–10 m Zusatzabstand zum vorgesehenen Gebrauchsabstand prüfen. Die Meldung muss mit einer einzigen Auslösung ankommen.
3. Bei der Trittsensormatte: Reicht es nicht, Geräte einzeln ausschalten und jeweils erneut prüfen. Als störend erkannte Geräte dürfen nicht in der Nähe betrieben werden.

Werden elektronische Geräte umgestellt oder neue in Betrieb genommen, die Prüfung wiederholen. Nach jedem Batteriewechsel an Trittsensormatte oder Pneumatiktaster die Funkreichweite wie bei der Erstinbetriebnahme prüfen, bei der Trittsensormatte zusätzlich die Rufauslösung. Beim Zugtaster nach dem Batteriewechsel an der Zugschnur ziehen und prüfen, ob das Tunstall-System einen Ruf auslöst.

Als regelmäßige Maßnahme schlagen die Anleitungen von Trittsensormatte, Pneumatiktaster und Funk-Blitzalarm-T eine wöchentliche Besichtigung mit Prüfruf vor. Für die Trittsensormatte wird zusätzlich eine monatliche Kontrolle der Funkreichweite empfohlen, vor allem wenn der Empfänger in einem anderen Raum steht.

Batterie schwach – so erkennen Sie es

Erscheint die Meldung, ist die Batterie innerhalb der nächsten Wochen zu wechseln (Trittsensormatte und Pneumatiktaster). Beim Funkempfänger-T wird laut Tunstall-Hinweis kein Hintergrundruf ausgelöst – das Personal muss die Anzeige selbst erkennen.

Praxis-Hinweise

• Störungsanzeige an Steckdose oder Blitzalarm: Blinkt die LED rot-grün, liegt eine Systemstörung vor; das Gerät nicht weiter nutzen und den Lieferanten kontaktieren. Blinkt sie rot, ist das Frequenzband durch ein fremdes Funksignal belegt.
• Falsche Variante: Als Gegenstelle für den Funk-Zugtaster-T-secure nennt die Anleitung nur das Lifeline Digital. Für die übrigen genannten Geräte ist nur die Classic-Variante aufgeführt.
• Reinigung: weicher, leicht feuchter Lappen mit etwas Spülmittel, ggf. mit Desinfektionsmittel nach EN 16615, keine scheuernden Mittel. Steckdose und Blitzalarm vorher vom Netz trennen.
• Bleibt ein Problem bestehen, eröffnen Sie ein Ticket mit Artikelnummer und beschriebener Anzeige.
